WIP plateaux de jeu en volume (un autre)

[sakurazuka38]

Énorme!!!!



A ce rythme là tu va terminer les maps avant septembre! L'attente va être longue jusqu'en avril!



Et merci encore de partager avec la communauté.

Modifié le 10 mai 2018 par sakurazuka38

[Biohazard]

Me revoilà avec un nouvel update, comme annoncé hier j'ai commencé les découpes laser ce matin, et j'ai effectivement revu ce budget à la baisse puisque j'ai utilisé la machine pendant 1h et demi et j'ai pu découper 7 des 13 planches prévues, soit les 3 de l'impasse, les 3 de l'usine et la première de la banque, pour un coût total de 3x30€ d'utilisation de la machine et 42 € de medium (à 6€/planche), soit 132€.
Pour ceux qui ne savent pas à quoi ça ressemble la découpe laser, j'ai fait une petite vidéo :
http://www.biohazard.tv/batman/decoupe_laser.mp4

Pour ceux qui sont sur Paris ou qui peuvent s'y déplacer, je vous recommande "mon atelier en ville" pour vos découpes (ou même tous vos travaux de bricolage d'ailleurs), je n' en fait pas la pub parce que j'ai des d'actions chez eux, mais je trouve juste le concept du lieu intéressant et l'accueil est vraiment sympathique. Sinon le site myfablab.fr me semblent un peu moins cher que Sculptéo (mais je n'ai pas vraiment fait une étude approfondie, j'ai juste comparé les devis hors frais de port pour ces découpes en particuliers) et il donne une estimation du temps de coupe assez juste pour ceux, qui comme moi, paie à la durée d'utilisation et non à quantité d'objets découpés.

J'ai prévu de texturer les murs extérieurs pour leur donner un aspect brique avec de la pâte à modeler qui durcit à l'air avec deux techniques trouvées sur YouTube :



J'ai donc acheté un kilo de pâte à modeler, à 5,90/kg chez Cultura. J'ai également acheté une bobine de 750g de fil pour l'imprimante 3D à 16,94€ sur Amazon.

Les dépenses totales s'élèvent donc à 273,14€ pour l'instant et j'ai de quoi faire 2 cartes complètes, l'impasse et l'usine. Restera donc 126,86€ sur le budget prévisionnel de 400€ pour finir les découpes (90€ de machine et 36€ de medium). Du coup il me restera 86 centimes pour acheter la peinture... ça fait un peu léger je m'en rends compte, je vais donc devoir dépasser le budget prévu pour pouvoir acheter la peinture, je prévois trois ou quatre bombes de peinture à 3,90€/pièce pour peindre le plus gros de l'ensemble, et pour les finitions  je taperai sûrement dans le stock de ce que j'ai déjà, donc même si je dépasse ça ne devrait pas non plus être trop excessif pour autant (enfin j'espère !).

Prochain update le montage de la carte de l'impasse (ça va prendre un peu de temps, car je prévois que ça va être assez long à faire, et je ne vais pas avoir des masses de temps libre d'ici la fin du mois, donc, pliz, soyez patient...)

[sakurazuka38]

Concernant les rames de métro : au niveau longueur elles sont suffisamment grandes pour correspondre à celles de la map ou il va falloir modifier les cases ?

[Biohazard]

Elles sont un poil courte effectivement, bravo tu as l'oeil !

mais je pense pouvoir rattraper ça entre la sortie du tunnel à gauche et l'eboulement à droite pour ne pas avoir à trop modifier la taille des cases

[Helyss]

Pour texturer (de plus petites zones, pour l'instant), je suis passé aux mastics colles style "ni clou ni vis" ou un autre dont je n'ai plus le nom.

l'avantage, c'est que ça accroche sur vraiment tout (même du verre), que c'est solide et un chouille flexible selon les marques. ça se taille, sculpte, etc.

Il faut le travailler plus vite, mais ça reste jouable et une fois sec, ça résiste à mort.

Par contre, ça colle aux outils qd c'est frais, donc travail au doigt, cure-dents, etc.

Une fois que ça a séché un peu mais pas complètement, il y a moyen d'utiliser des empreintes.



Un autre avantage, c'est que ça permet de socler des figs dans le même temps.

[Biohazard]

Je retiens l'astuce, surtout pour le soclage des figurines et d'autant plus si c'est flexible, merci.

Mais pour ce décor, vu le prix au kilo et l'énorme quantité qu'il me faut pour les 4 décors, je vais rester sur le duo enduit/pâte à modeler

[Biohazard]

Hello les bat-fans
aujourd'hui nouvel update, avec comme prévu le montage du plateau "Dead End" pour les anglophones ou "l'impasse" pour les anglophobes.

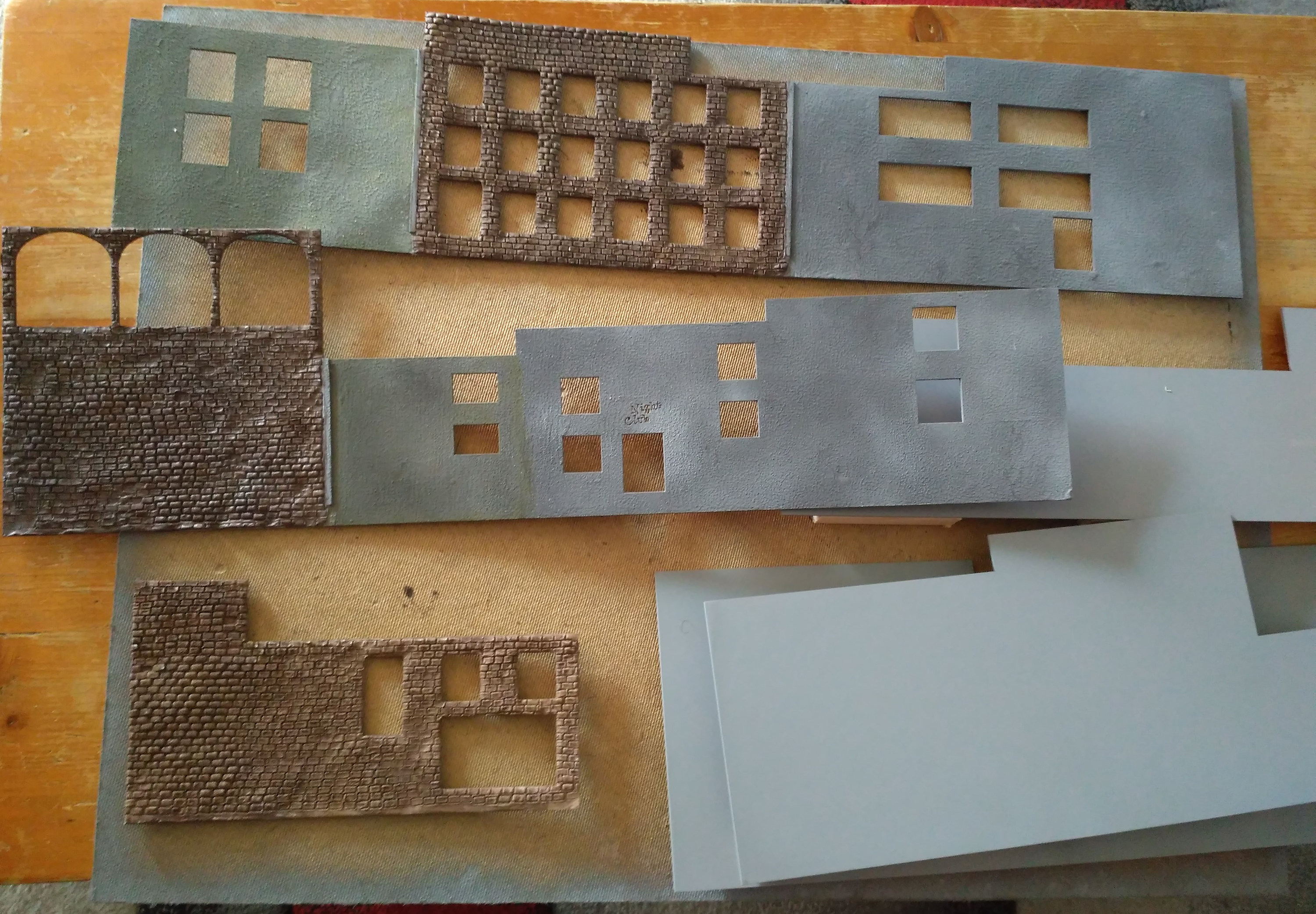

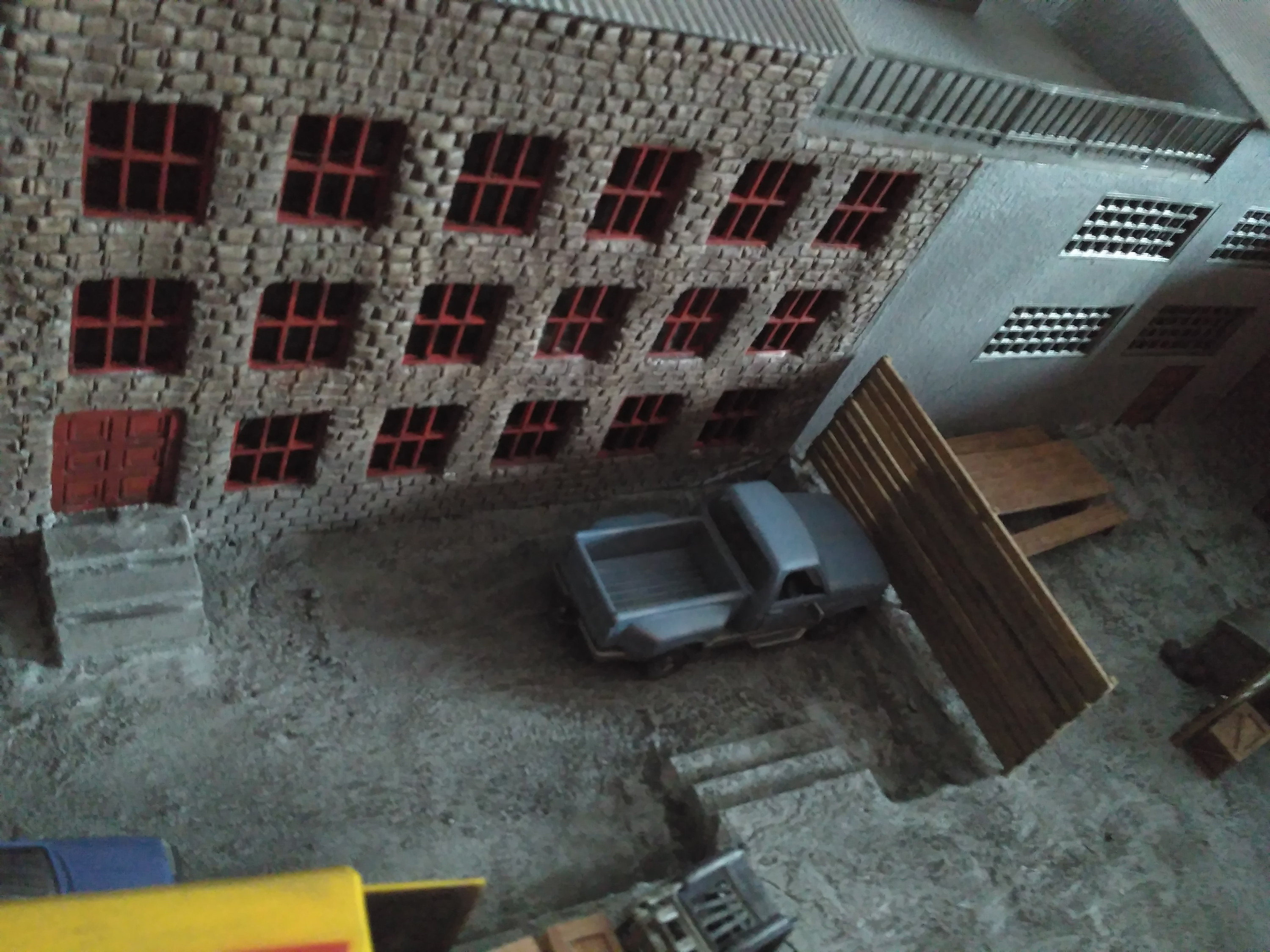

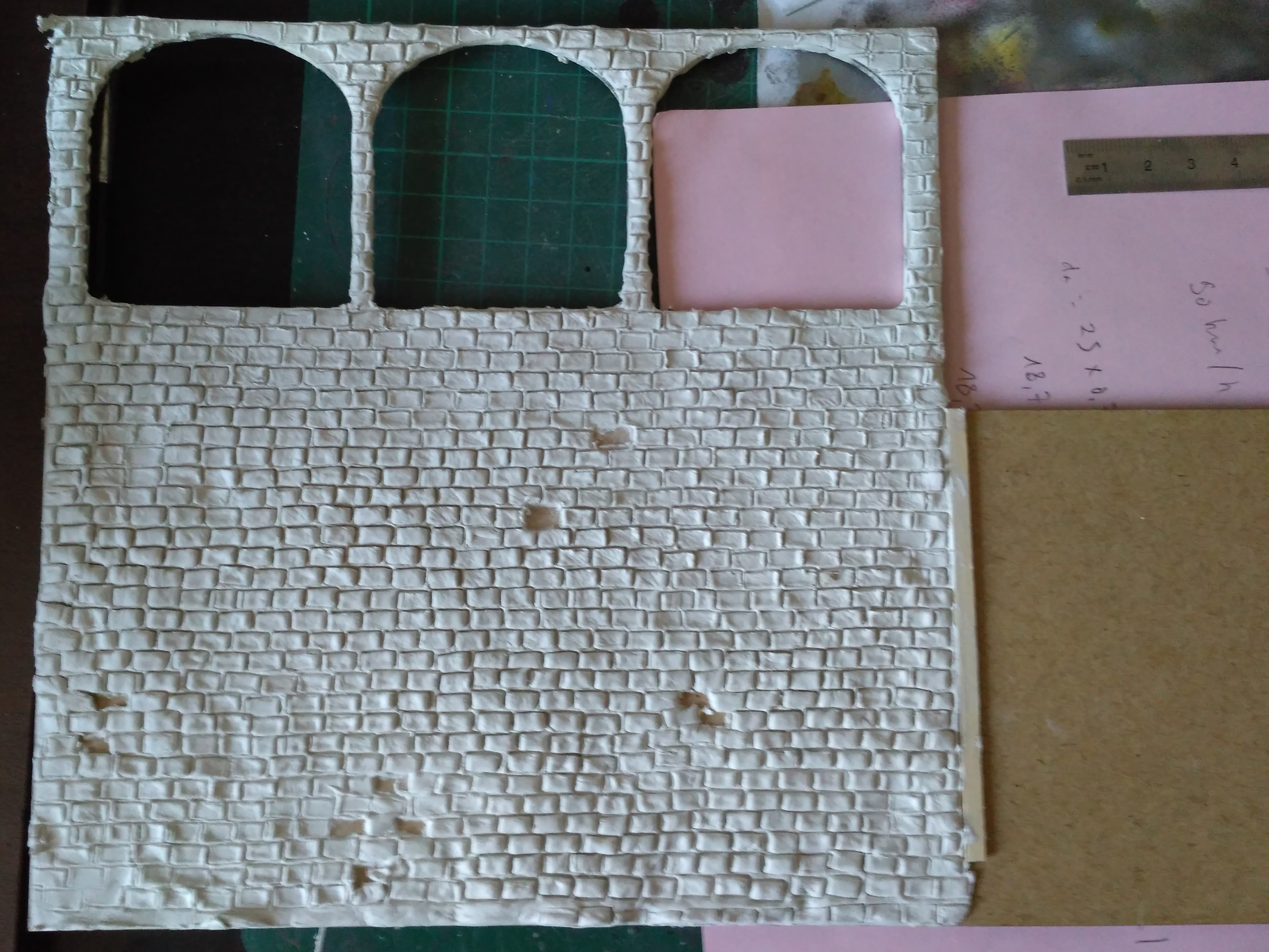

Avec les techniques annoncées plus haut, j'ai fait quelques murs de briques et les autres en béton (pour le béton, enduit + peinture noire, j’étale allègrement sur la surface puis je passe un petit rouleau de peinture, en mousse, type beaux-arts, pas type peinture en bâtiment, pour faire une texture crépis et enfin je passe un léger coup de bombe grise pour éclaircir et dé-homogéinifier la couleur)

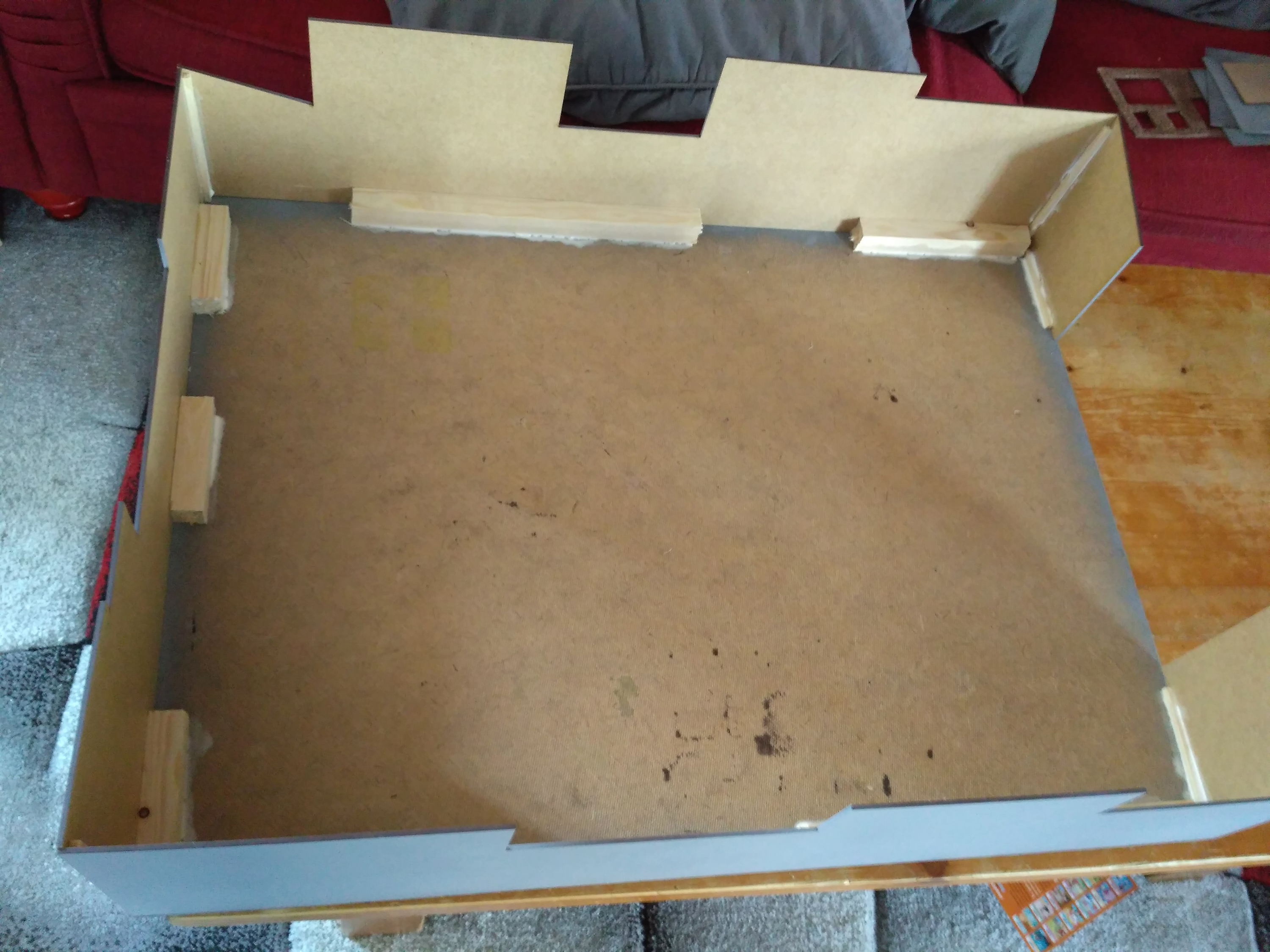

Une fois les murs peints, j'ai commencé l'assemblage, en commençant par l'extérieur, à grand renfort de tasseaux pour améliorer la tenue en augmentant la surface d'encollage (le médium a 3 mm d'épaisseur, ce n'est pas assez pour une fixation solide) et en renforçant la structure (même si mes amis joueurs sont plutôt soigneux des décors que je fais, je veux que ça soit manipulable sans une méticulosité excessive qui ruinerait le plaisir du jeu, c'est bien un décor de jeu, pas une maquette, faut donc que ce soit solide)

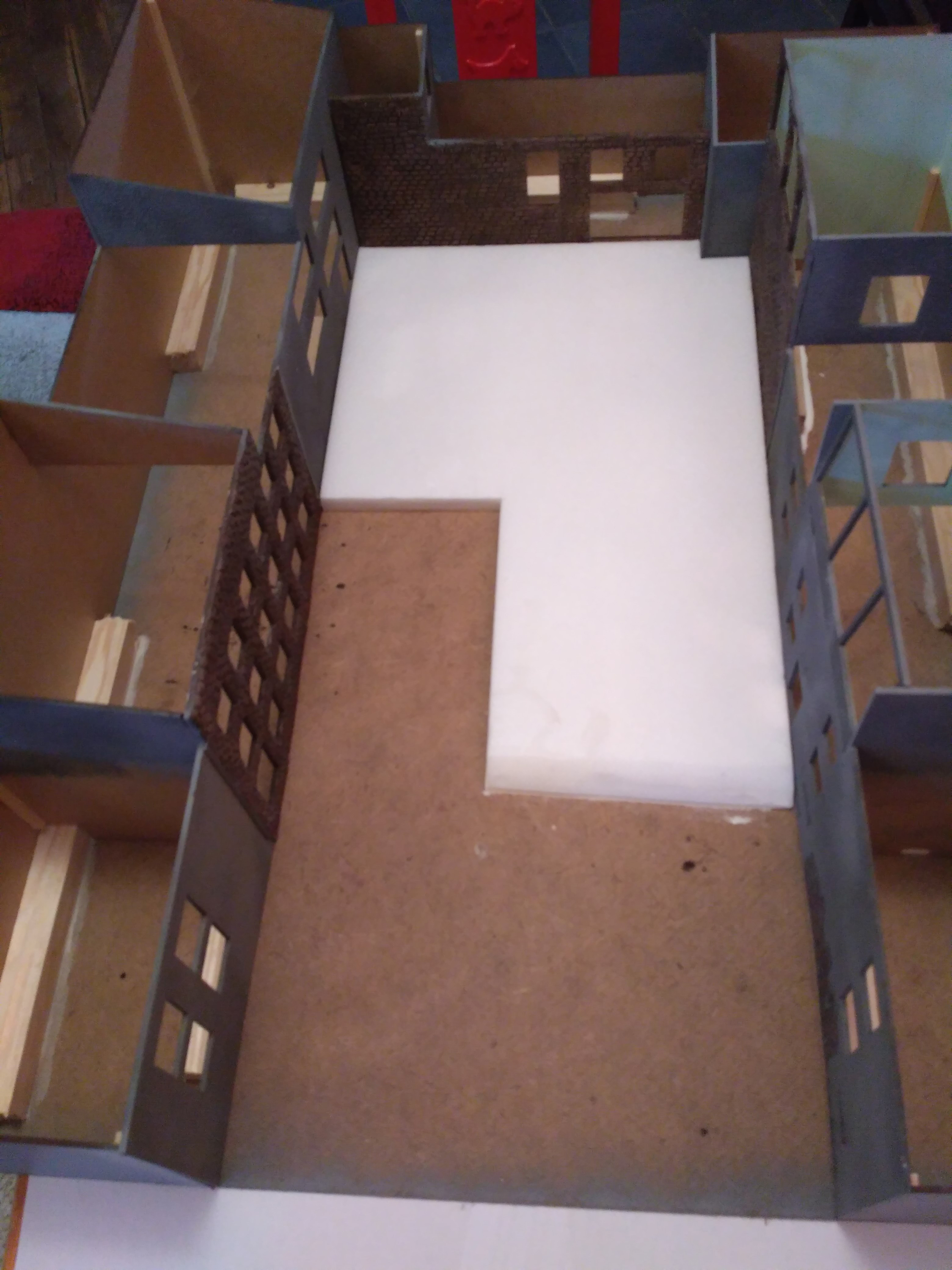

Ensuite, pose des murs intérieurs (avec aussi des baguettes dans les angles pour les joindre plus solidement) et du sol (en dépron)

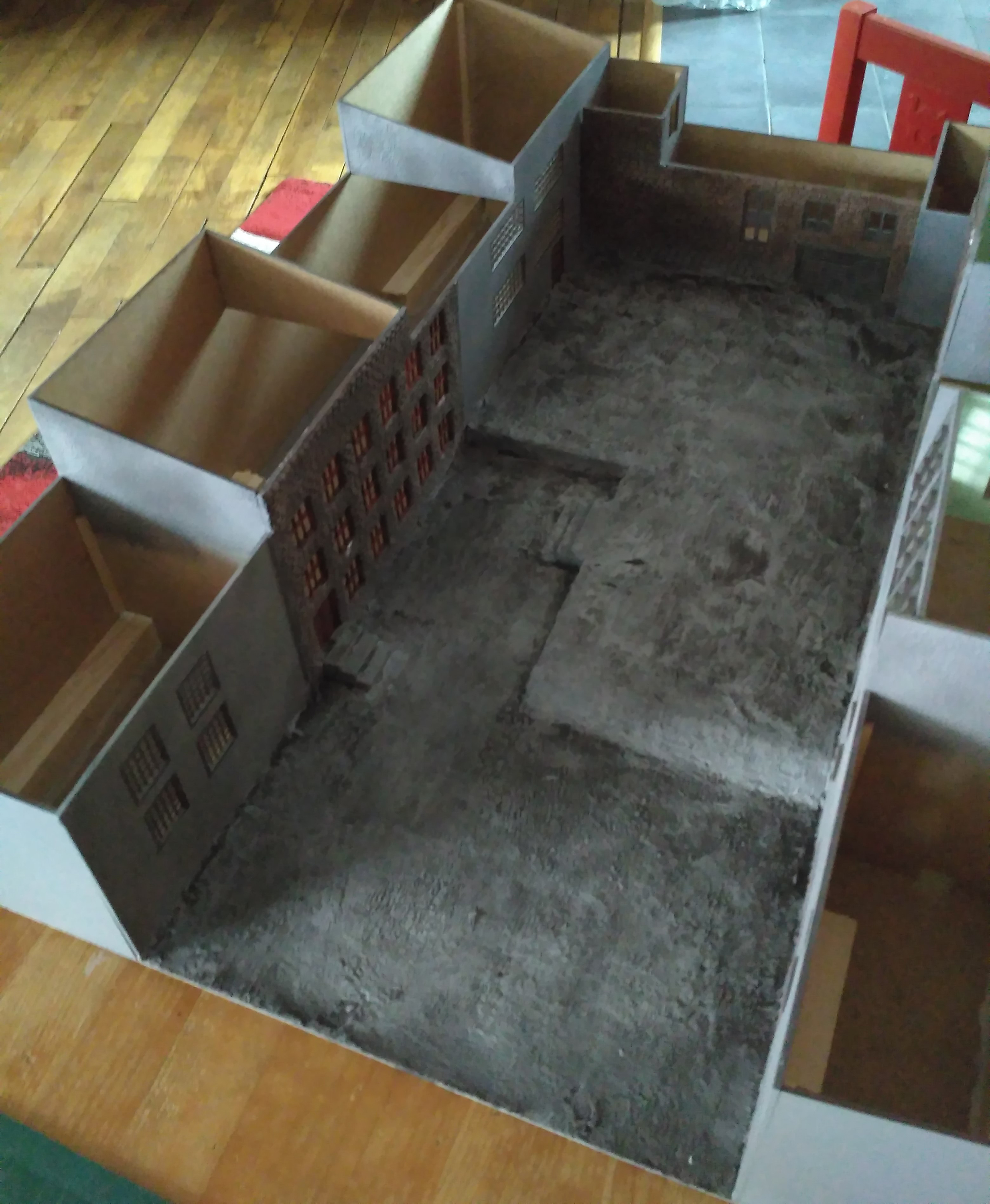

Puis comme pour les murs, j'ai recouvert le sol d'un mélange d'enduit  et de peinture noire (assez peu ce coup-ci, pour un résultat plus gris clair) puis une fois sec j'ai passé un coup d'eau mélangée à de la peinture noire pour foncer les creux.
Puis j'ai posé les encadrements de fenêtres

 pour simuler une vitre à travers laquelle on ne voit pas, j'ai pris une feuille de rodoïde transparent dont j'ai peint (à la bombe) la face intérieure en noir, ça fait un effet vitre à l'extérieur et le noir donne un effet de profondeur qui simule un intérieur sombre

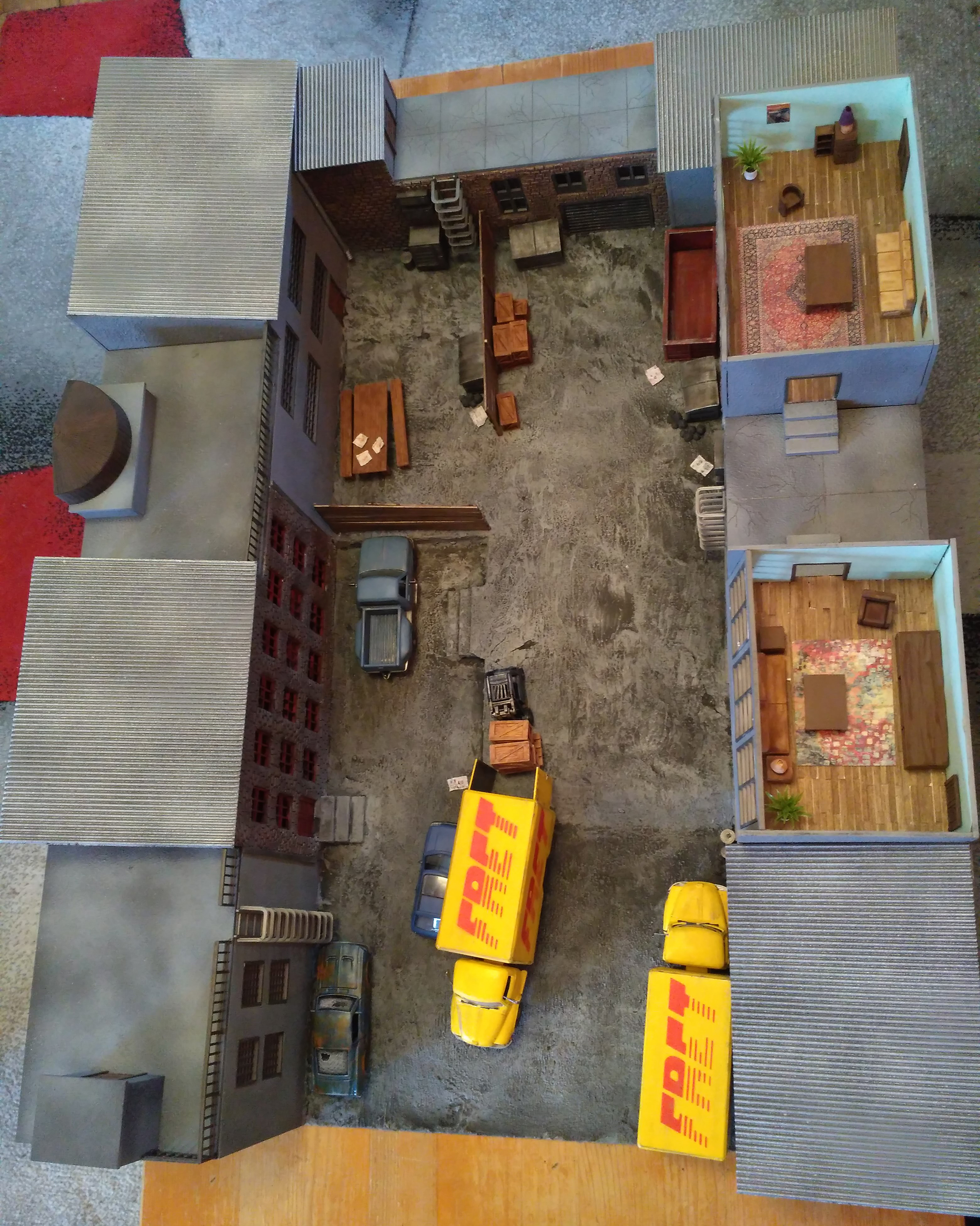

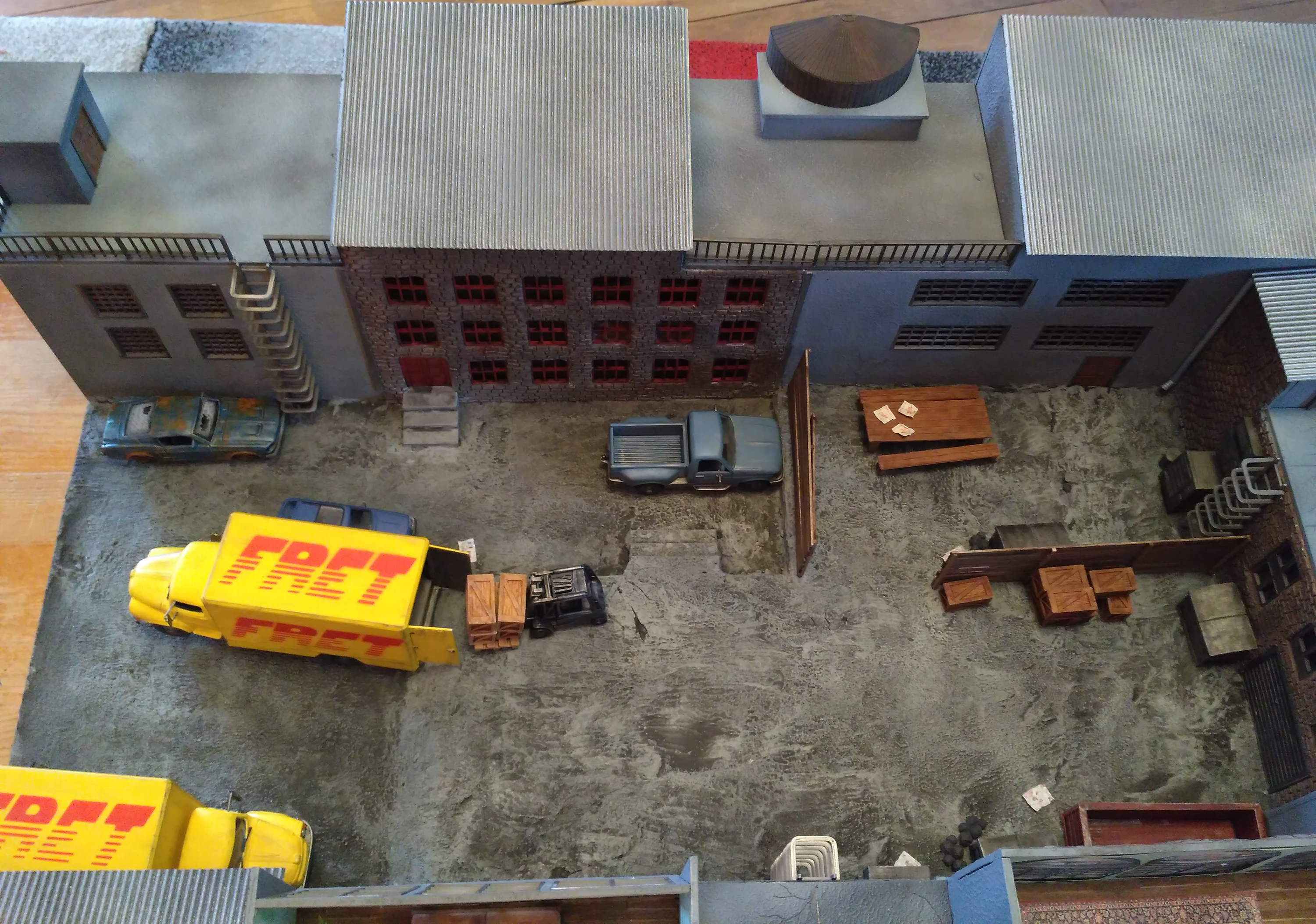

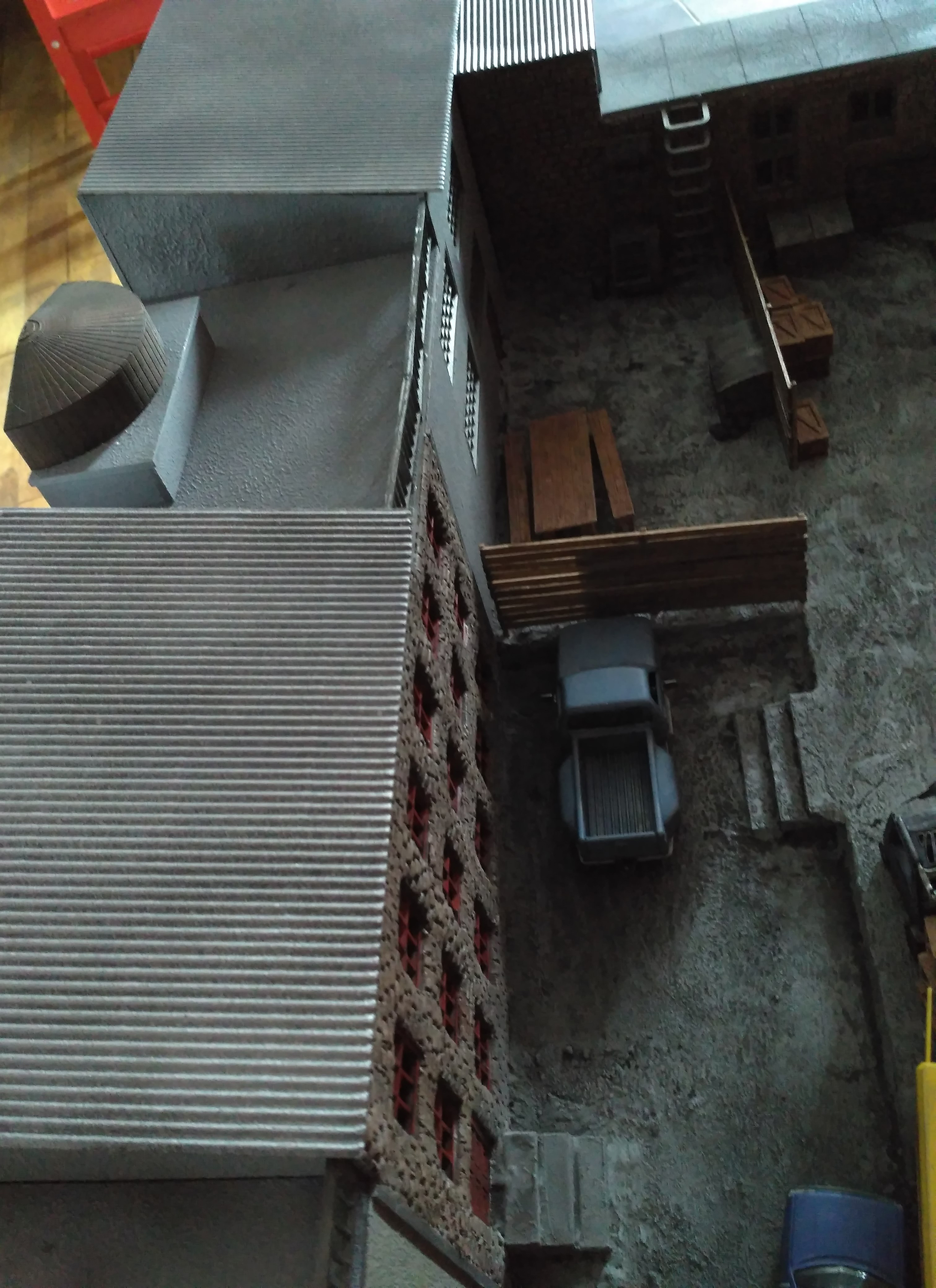

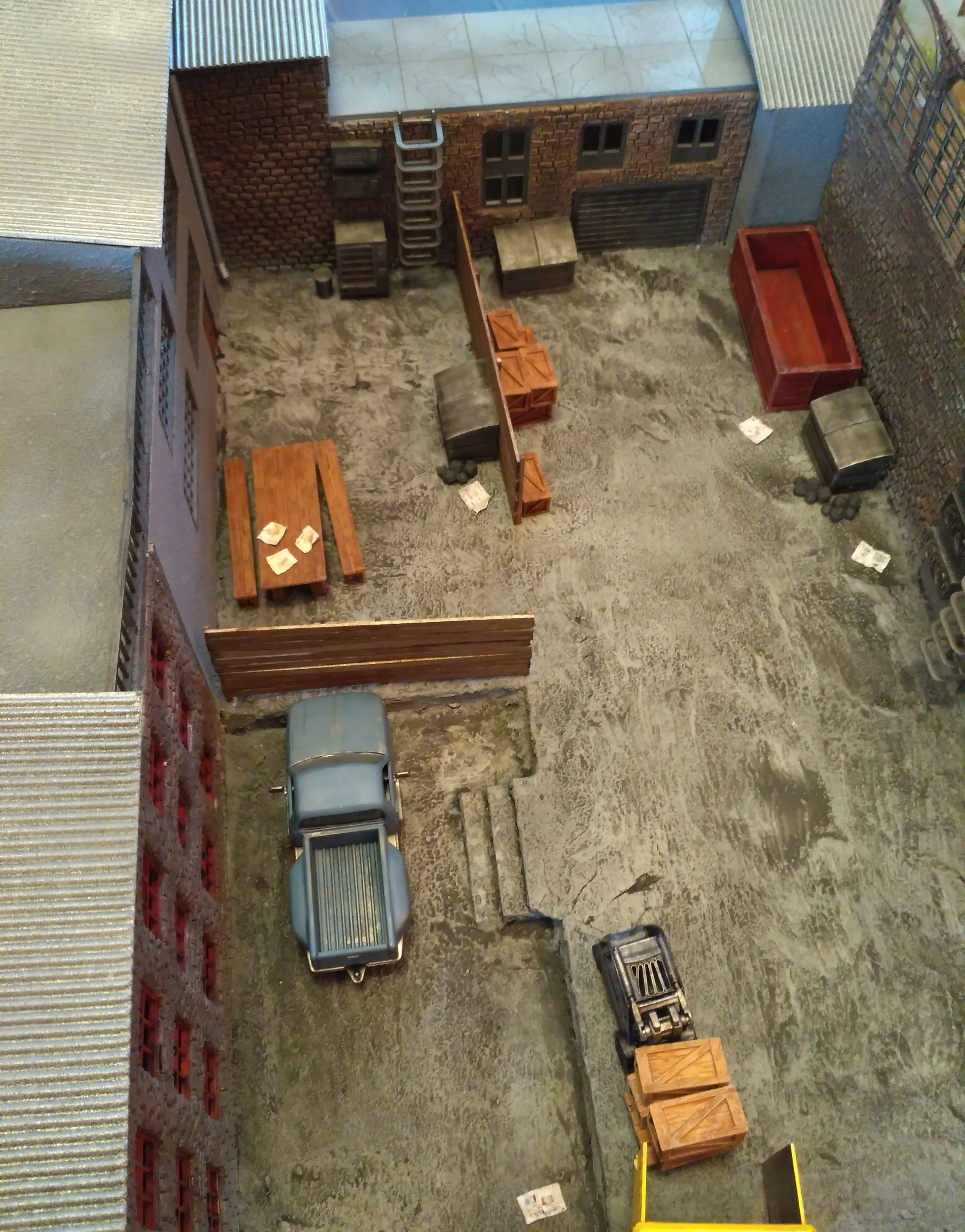

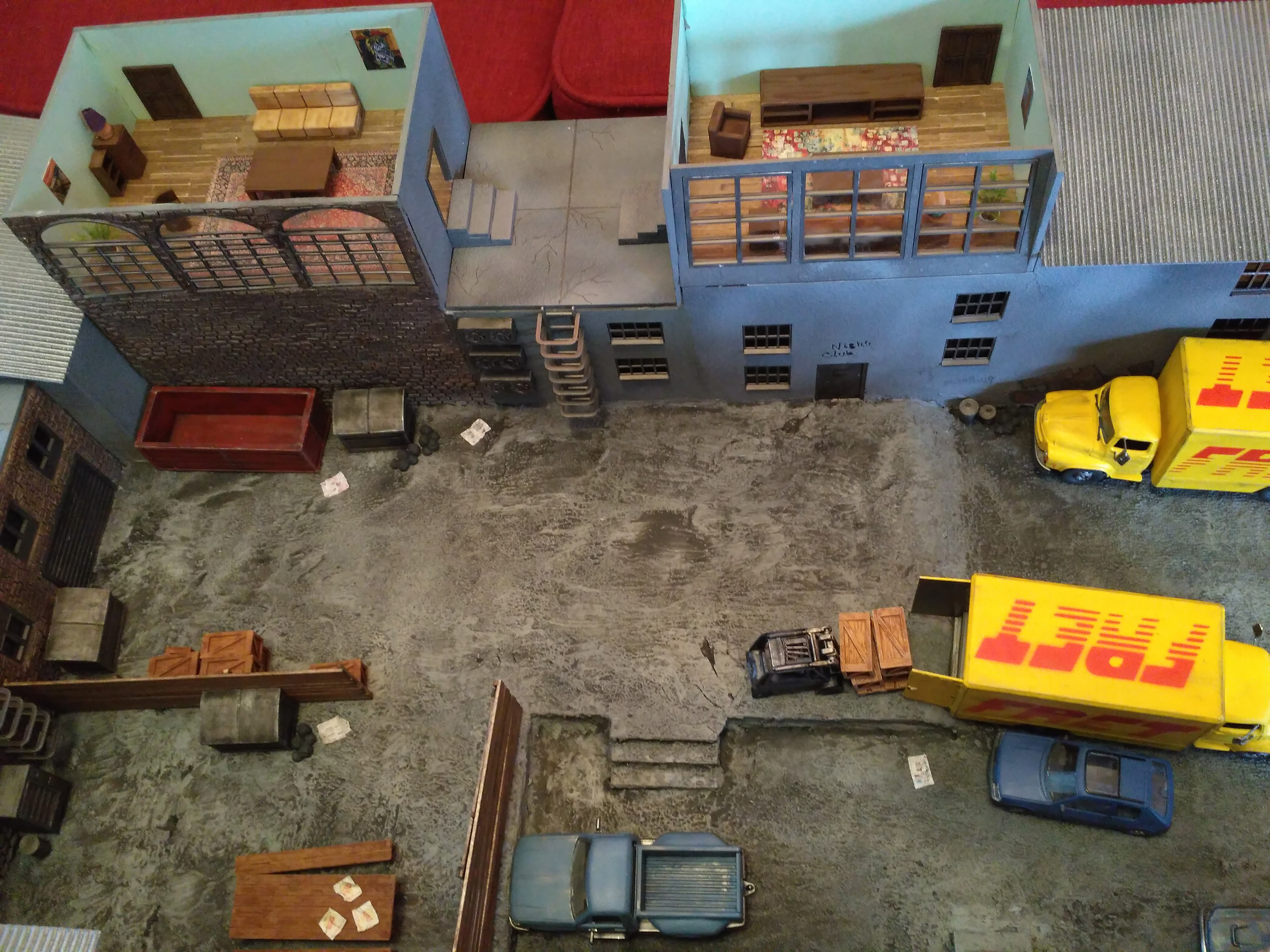

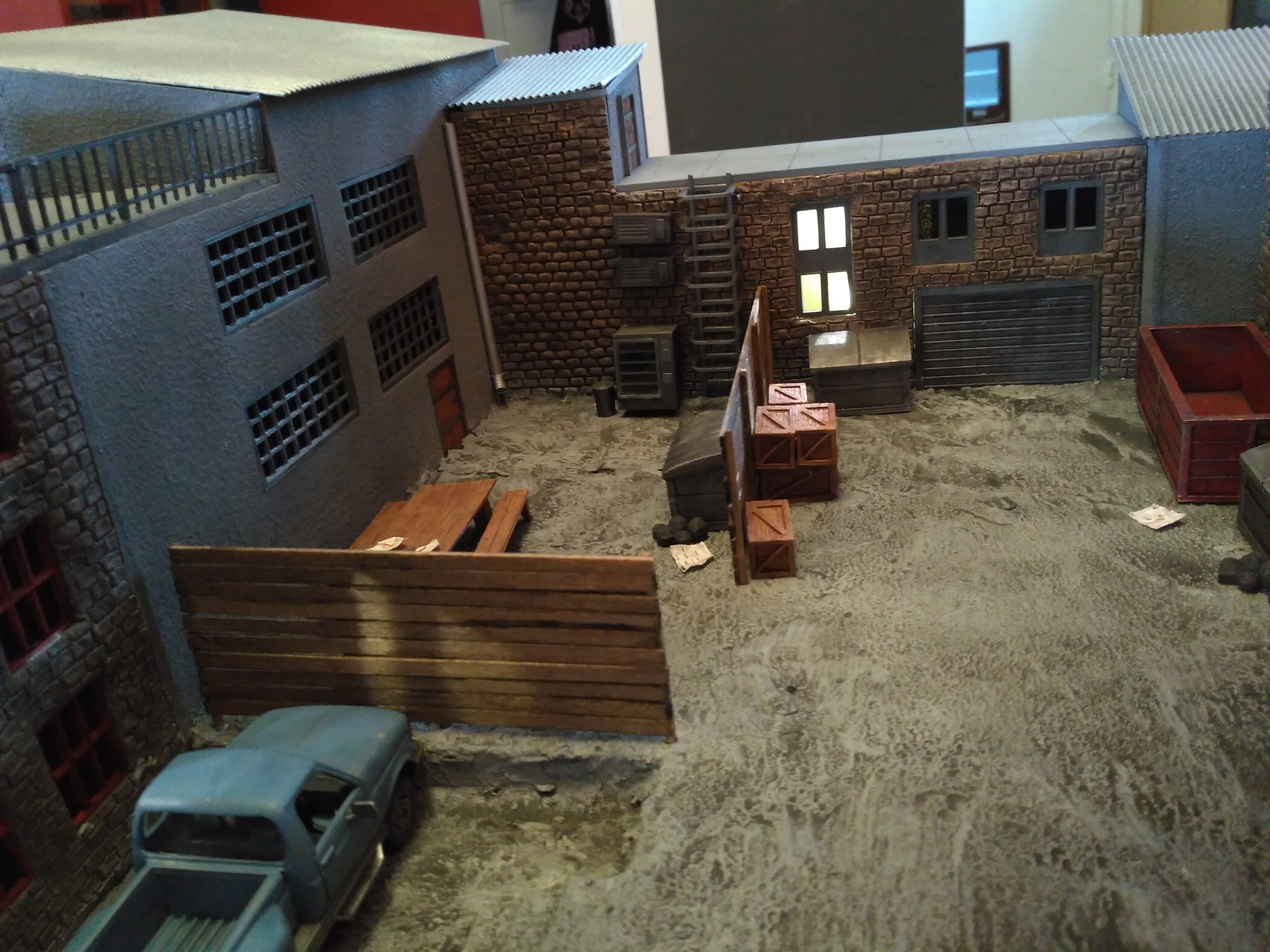

Enfin j'ai posé les différents mobiliers urbains, voitures, etc qui meublent la carte.



Pour finir vraiment ce plateau il me manque l'impression 3D de la télé de l'appartement de droite et la chaufferie entre les deux appartements, mais mon imprimante est tombée en rade et j'attends son retour du SAV pour finir ces deux pièces, mais j'étais impatient de vous montrer ça (et de commencer la suivante sans attendre).

Question budget, comme prévu, j'ai acheté 2 bombes de peinture noire et grise à 3,90€ pièce, deux tubes de peinture marron et noire à 2,90€ pièce, et un paquet d'enduit à 2,85€, soit un total de 16,45€ .

Les différents objets imprimés en 3D ont été peint avec ma peinture à figurine, je ne le compte pas dans le budget, je pars du principe que si vous vous lancez dans la fabrication de ce décor, c'est qu'à priori vous êtes déjà peintre en figurines et que vous avez un peu de rab de ce côté là...
Ce qui fait un dépassement de budget de 15,59€ pour l'instant, mais j'ose espérer que ça n'ira pas beaucoup plus loin pour les trois autres cartes, peut-être une nouvelle bombe de peinture grise à la limite.

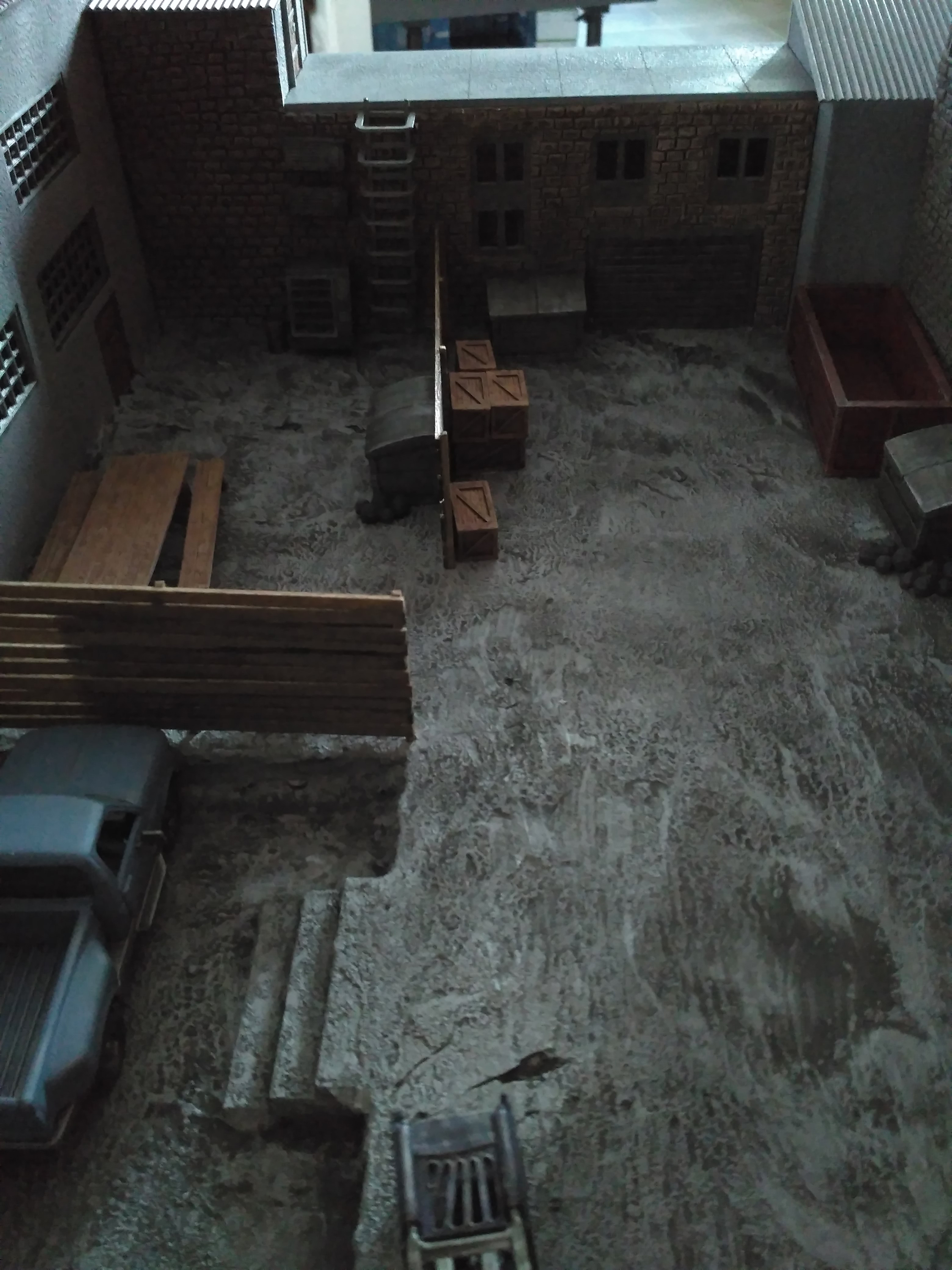

Et pour finir, comme M'sieur Henri nous a gentiment proposé une version nuit de la carte, j'ai ajouté quelques euros (9,60, exactement) pour acheté 6 LED, un coupleur de piles, une résistance, un interrupteur et 8 m de câble pour illuminer le plateau



Comme promis, pour les motivés, je vais mettre les fichiers de découpe et d'impression 3D en ligne, (pour le plan de mise en lumière, vous vous démerderez, débrouillerez tout seul) laissez-moi juste quelques jours pour préparer un plan de montage parce qu'il y a pas mal de fichiers et j'imagine que ça doit être un peu de boxon pour s'y retrouver quand on n'est pas moi...



Voilà pour aujourd'hui, c'était, à mon sens, le plateau le plus difficile et le plus long à faire, c'est pourquoi j'ai commencé par celui-là, en me disant que si j'y arrivais à priori les autres devraient être également faisable. A suivre le montage du plateau "Ace Chemical", ensuite je ferai "The Bank" et je finirai par mon préféré (toujours commencer par le plus dur et finir par le meilleur, c'est mon credo) "Subway Station".

[teil]

Très impressionnant !!!

[Cd_aaargh]

Super chouette ! 😃

[Helyss]

Très beau beau boulot.



juste un truc, les protections anti-chute sur les échelles ne devraient pas descendre aussi bas.

[Biohazard]

il y a 32 minutes, Helyss a dit :

juste un truc, les protections anti-chute sur les échelles ne devraient pas descendre aussi bas.

C'est vrai que maintenant que tu me le fais remarquer je m'en rends compte...

Je vais enlever le premier sur chaque échelle, merci

[drezounet]

Super travail !



C'est vraiment joli en photo, j'imagine meme pas l'effet en vrai !!

[neophyte05]

Un seul mot : Superbe !

[Waylander]

Je découvre ton projet et je trouve ça super motivant mais il faut le matos qd on vit en province en Belgique ☺️



Je trouve ça top! J'ai vraiment hâte de voir tes autres cartes! J'ai même l'impression de suivre une série où j'attends le prochain épisode mtn 😉

[Biohazard]

Comme promis, voici, pour les motivés, de quoi faire vous-même votre plateau de jeu "Dead End" ici.

Vous trouverez les plans de découpe laser (3 plans pour 3 plaques de médium de 80x50cm) les objets à imprimer en 3D (au format .stl) un fichier .pdf pour savoir à quoi correspond chaque découpe (je les ai numéroté dans l'ordre où je les ai montés ce qui me semblait le plus logique, donc c'est normal si les numéros ne se suivent pas d'une planche à l'autre) et des images .jpg pour savoir où placer les fichiers imprimés en 3D.

J'ai essayé de faire clair, mais vu que c'est moi qu'il l'ai fait ça me le semble forcément, si ça ne l'est pas pour vous ou si vous constatez un manque, n'hésitez pas m'en faire part.



Pour finir, en matériaux, il vous manquera du depron (15mm d'épaisseur) pour surélever une partie du sol (en gris sur les .jpg) un peu de basla pour les barrières autour de la table de pique-nique, et du carton ondulé pour les toits, plus, évidemment, de la peinture et de l'enduit ou de la pâte à modeler auto-durcissante pour texturer les murs. Pour les véhicules, je vous renvoie aux précédents posts.



En échange de tout ça, j'apprécierais beaucoup, au cas où vous vous vous décideriez à utiliser ces fichiers pour faire votre propre plateau, que vous postiez des photos du résultat.



(PS : j'ai commencé le plateau "Ace Chemical", il est beaucoup beaucoup plus facile à monter !)

Modifié le 11 juin 2018 par Biohazard
edit : lien corrigé

[Daroul]

Merci, mais quand je clique sur le lien, j'arrive sur une page d'erreur (site inaccessible).



[Biohazard]

j'avais oublié les ":" dans mon lien, désolé...

c'est corrigé

[Biohazard]

salut les bat-fans

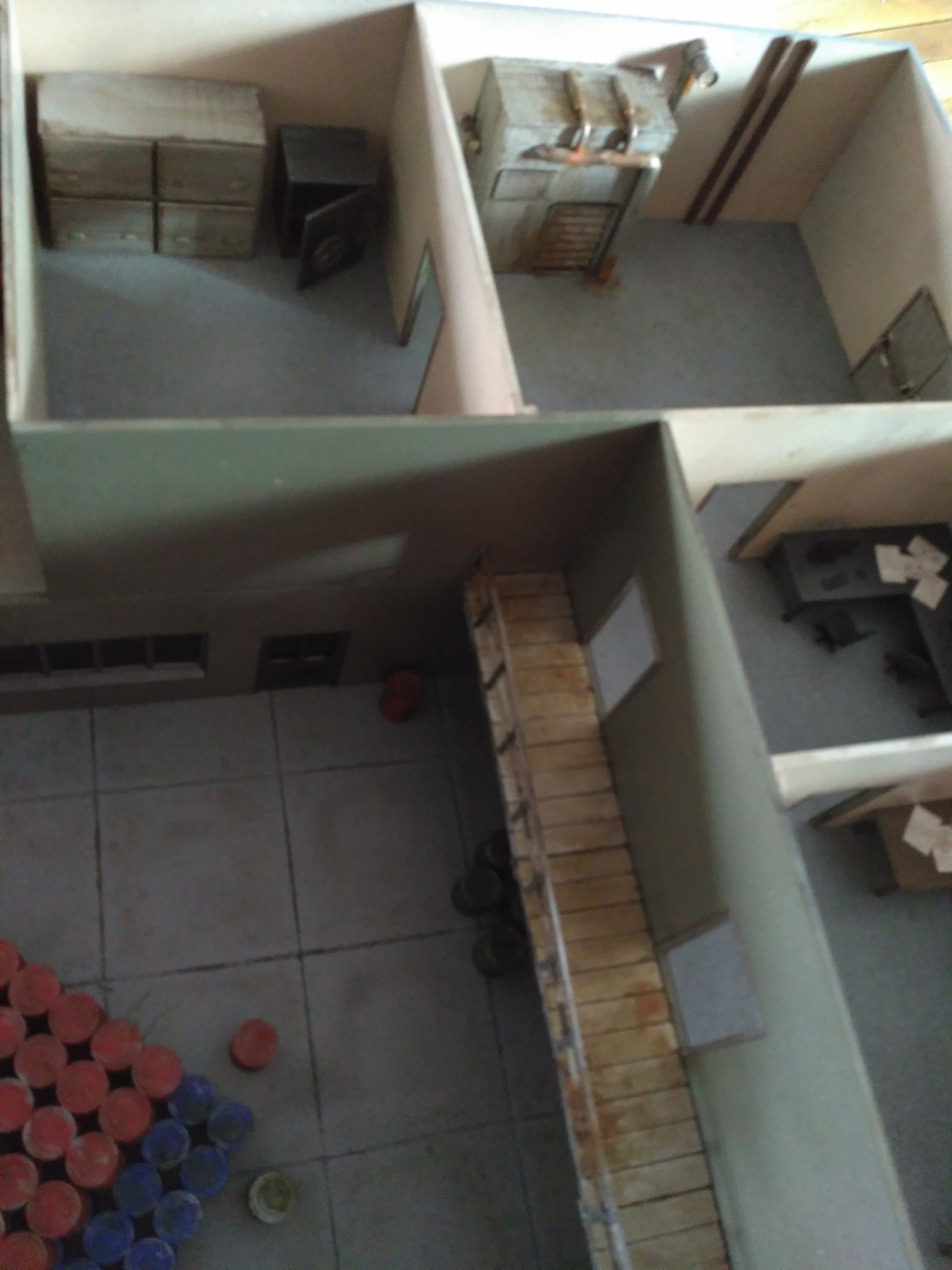

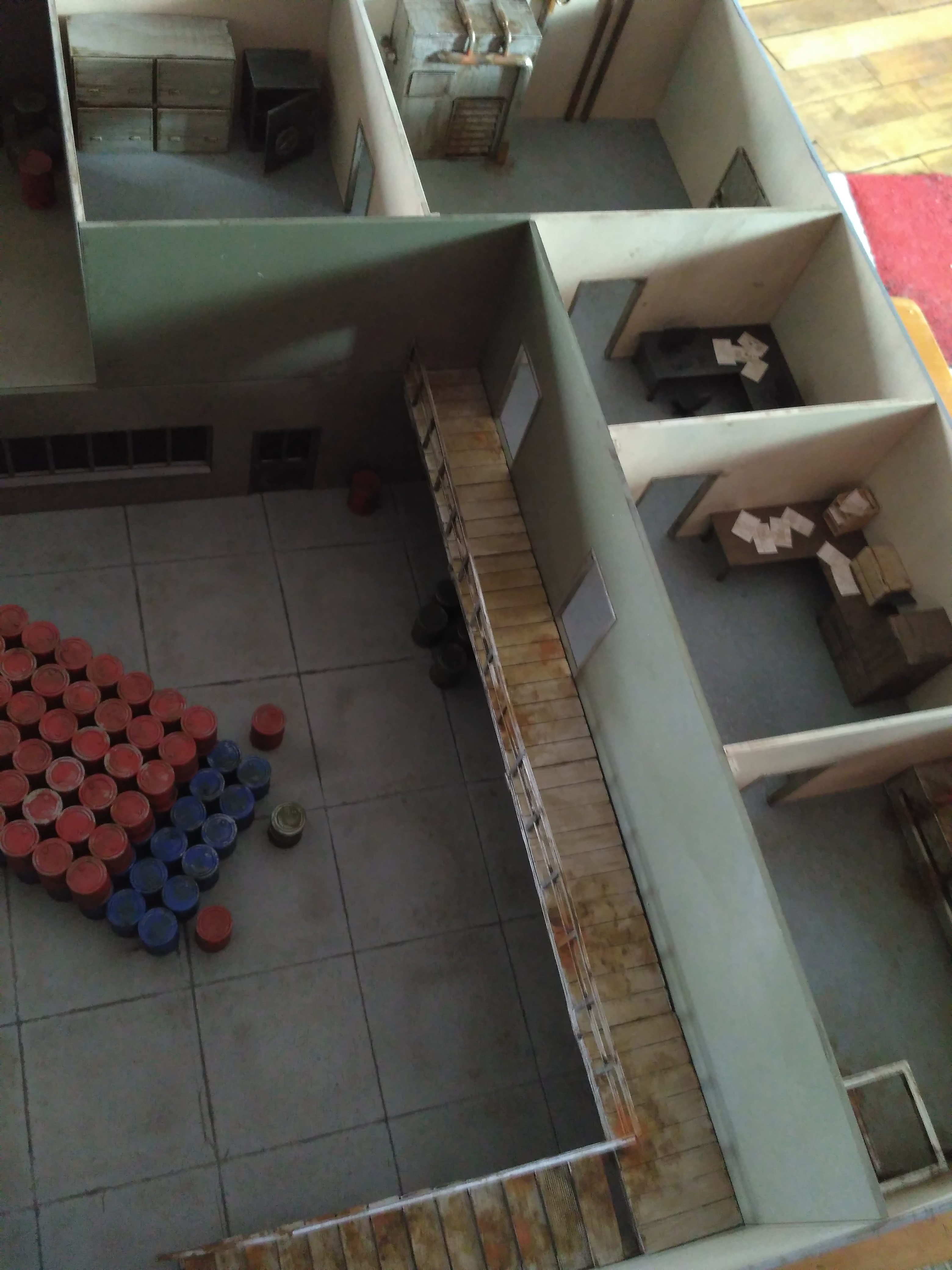

nouvel update du jour avec le montage de "Ace Chemical" ou l'usine chimique Ace. Celle-ci était relativement facile à faire : peu de murs (13 en tout) mais beaucoup d'impression 3D.
On commence par les murs, fait comme dit précédemment à la découpeuse laser, puis peint à la bombe (3 couleurs, gris pour le sol, vert-de-gris pour les murs de l'usine et beige pour les murs des salles de bureau) et j'ai ajouté par dessus une couche de lasure marron foncé pour donner un effet sale.

Donc jusque là, hyper rapide, la seule (toute petite) difficulté étant de bien manier les bombes de peinture. En effet, après avoir peint les murs et le sol, je trouvais cela beaucoup trop uniforme pour être crédible, j'ai donc mis de légers voiles de gris et de vert-de-gris pour donner un peu plus de texture aux couleurs. Donc à cette étape on manie la bombe de peinture avec délicatesse pour faire un voile de salissure et pas des taches de couleurs !
Mais la couche de lasure qui vient après permet de palier aux éventuelles petites imperfections.

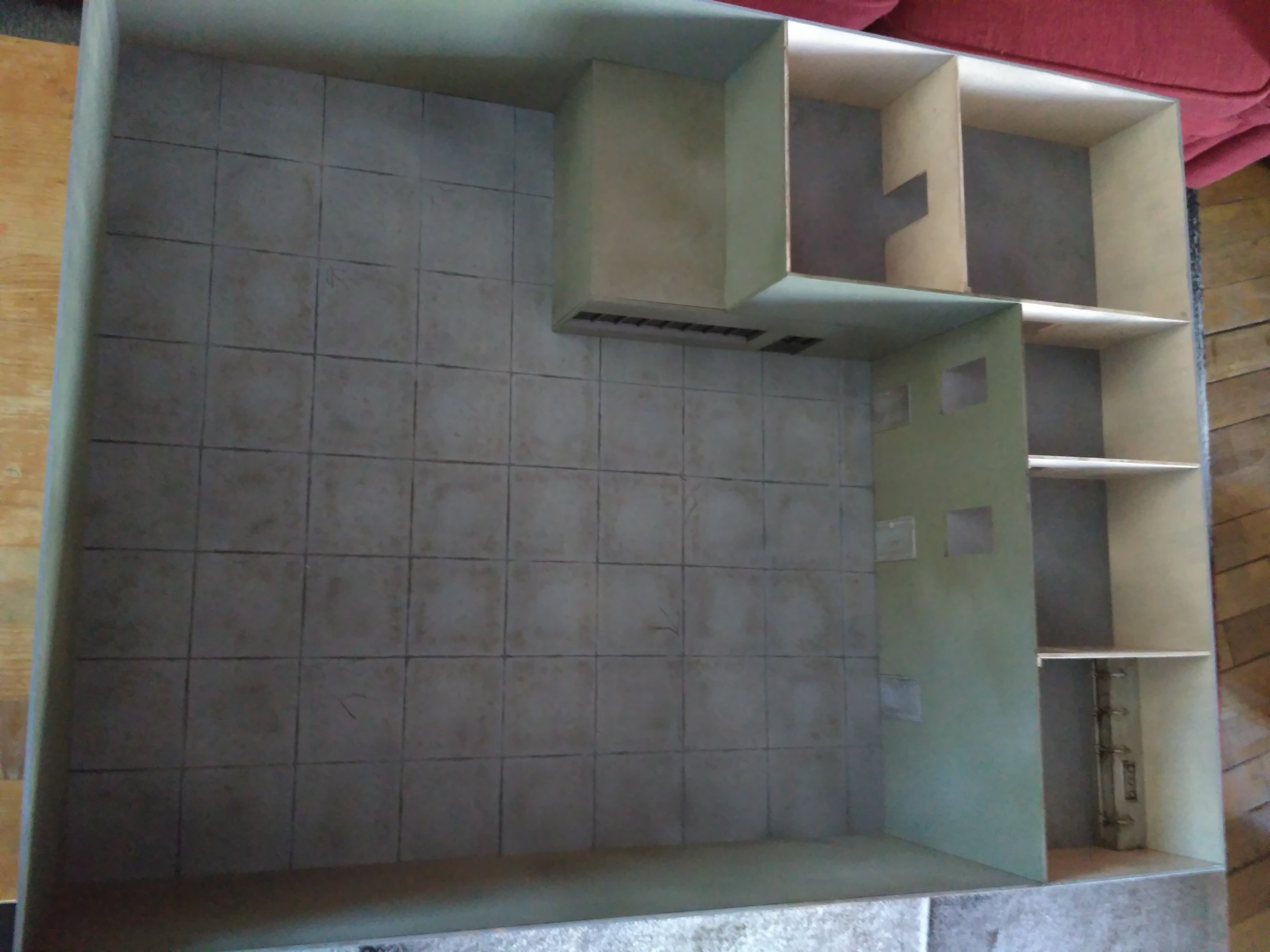

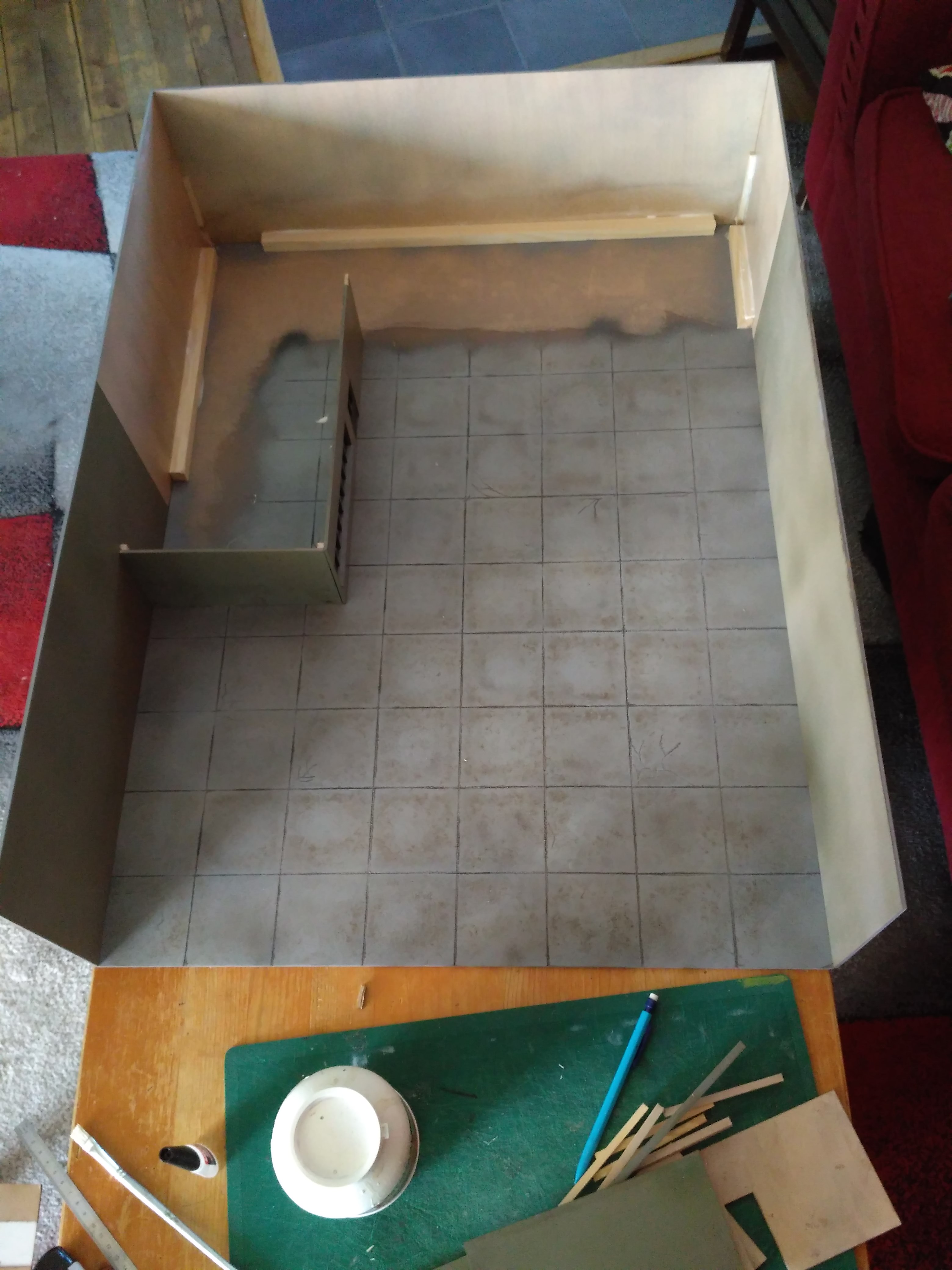

Le dallage au sol a été réalisé en marquant le bois avec un dos de cutter puis avec un stylo à bille .

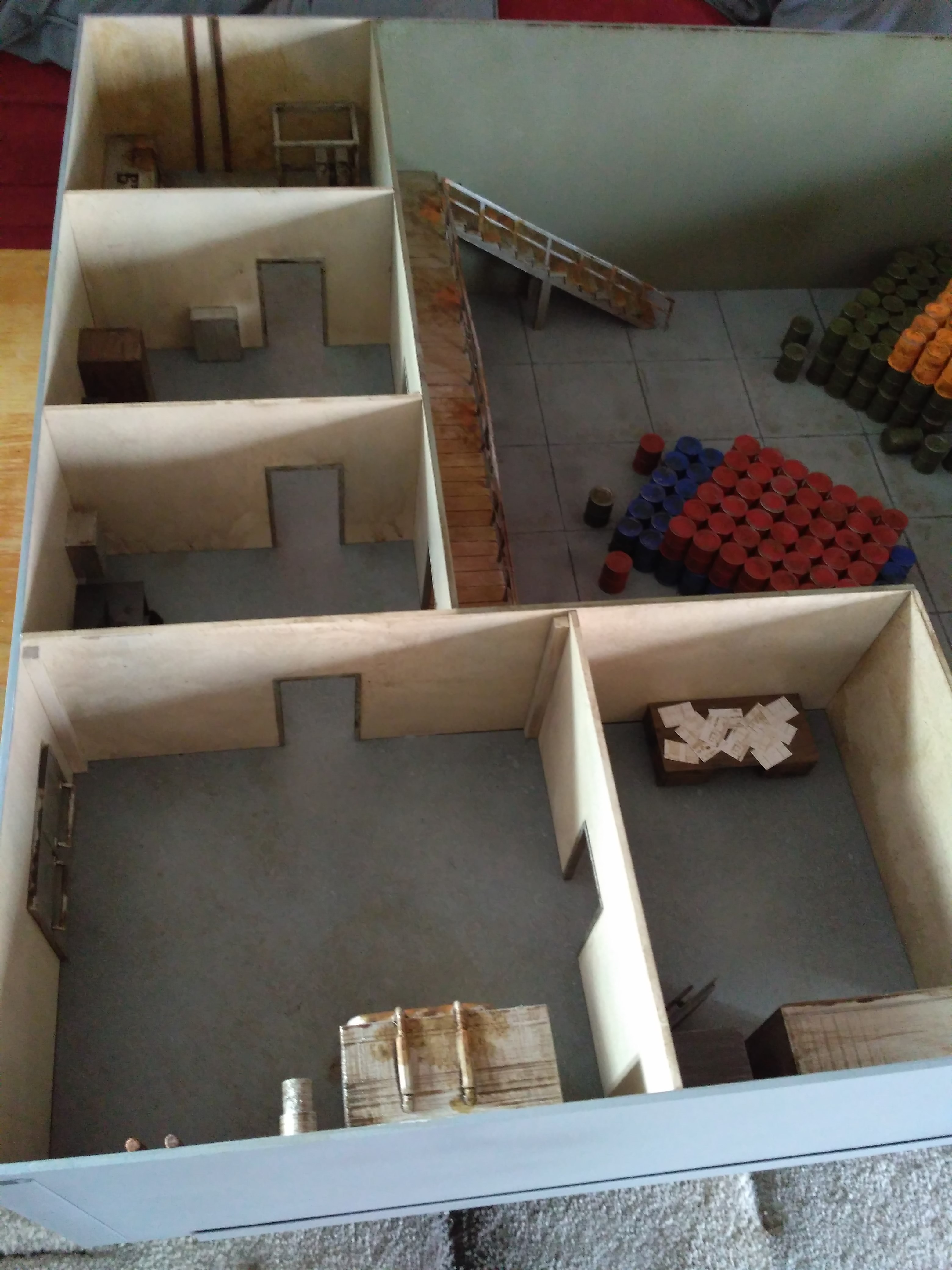

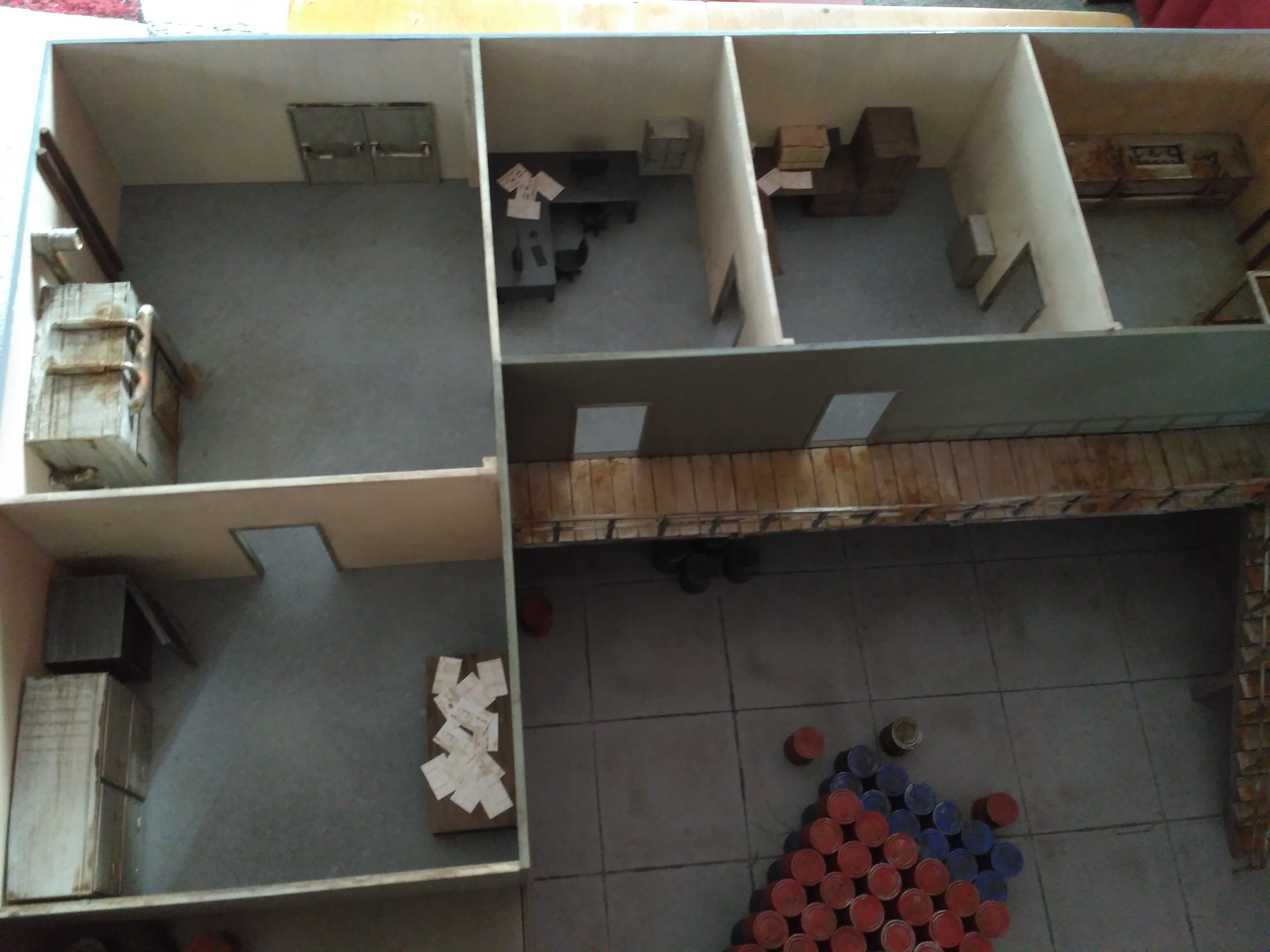

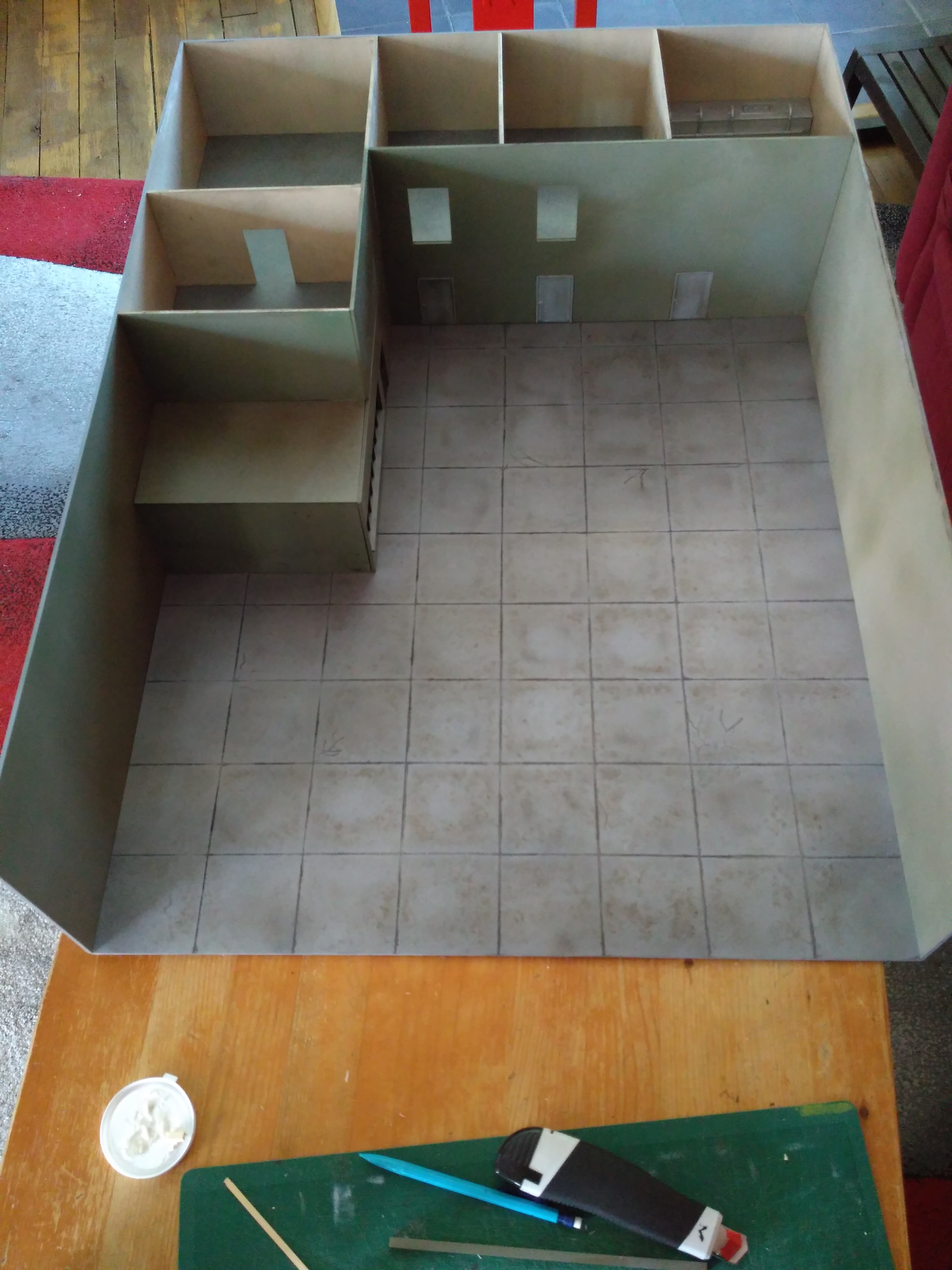

Après la peinture des murs, je les ai monté :





En commençant par les bords pour me faire une structure sur laquelle m'appuyer et en ajoutant des petits tasseaux dans les angles pour augmenter la surface d'encollage et assurer une bonne tenue.

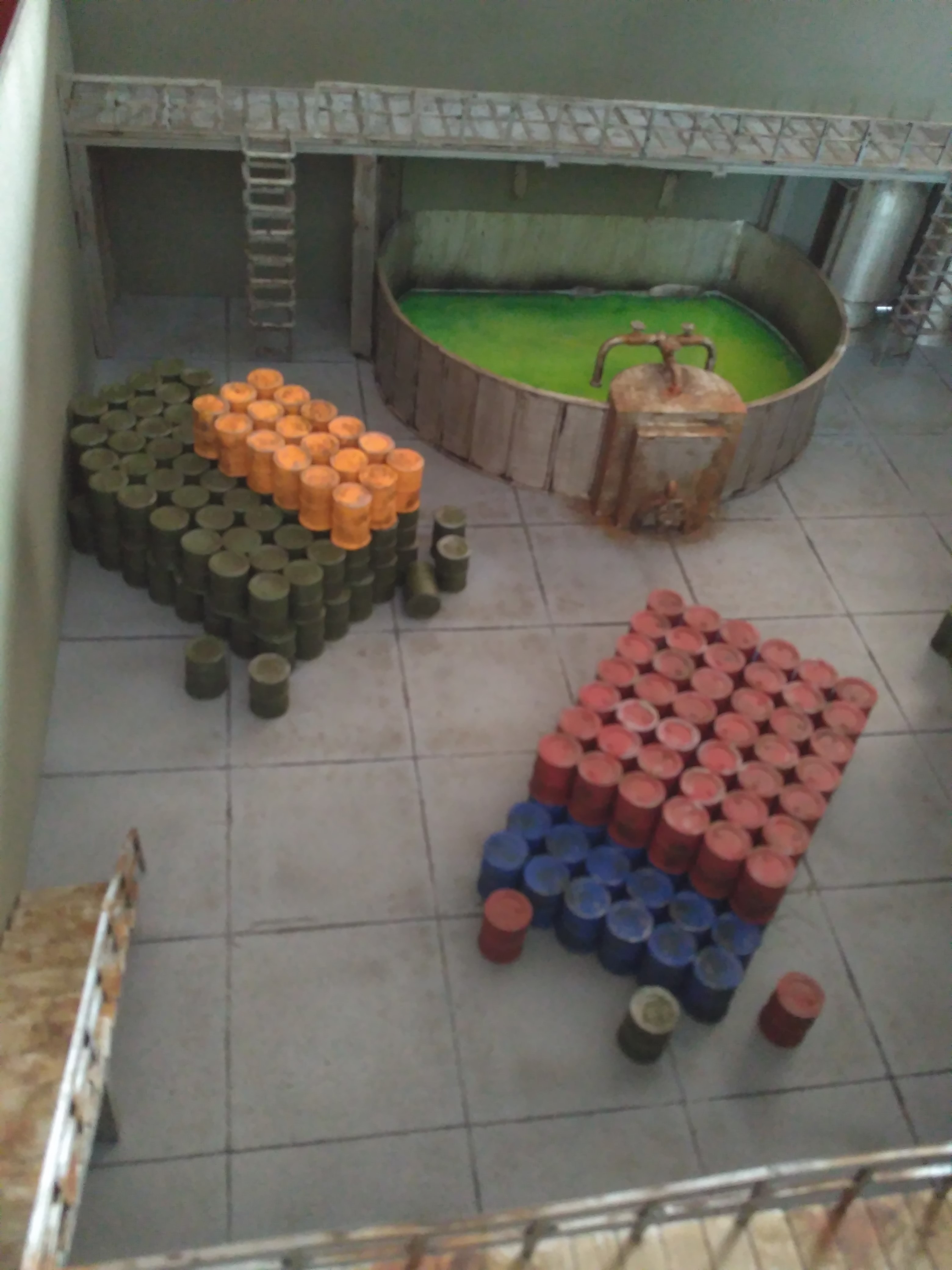

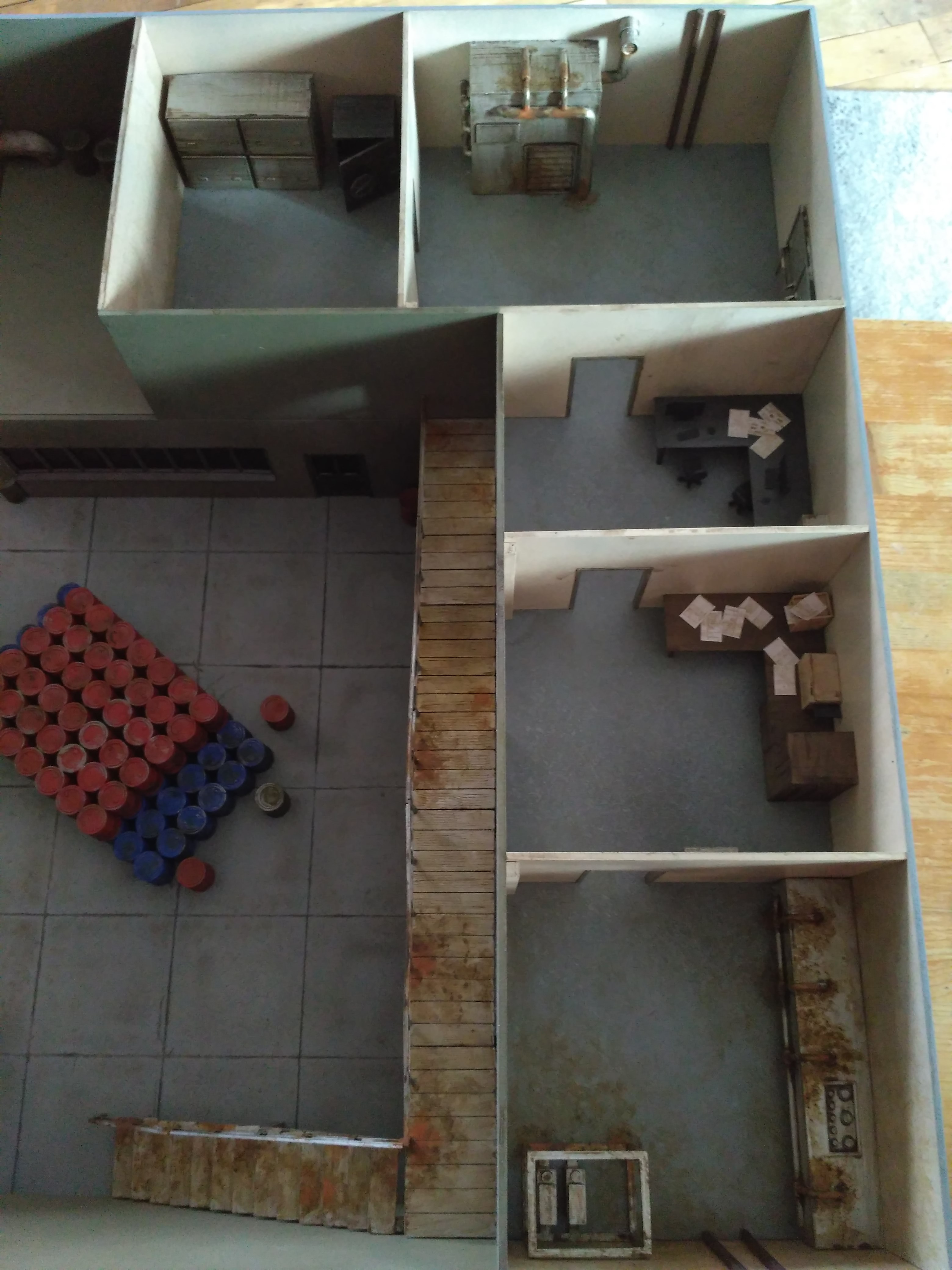

Et enfin, le plus gros boulot pour ce plateau a été de modéliser en 3D tous les meubles et structures puis de les imprimer (plus de 250 barils quand même !). Mon imprimante étant assez limitée en taille, je ne pouvais pas faire des pièces de plus de 18 cm de long, il a donc également fallut prévoir le découpage et l'assemblage des pièces plus grandes.

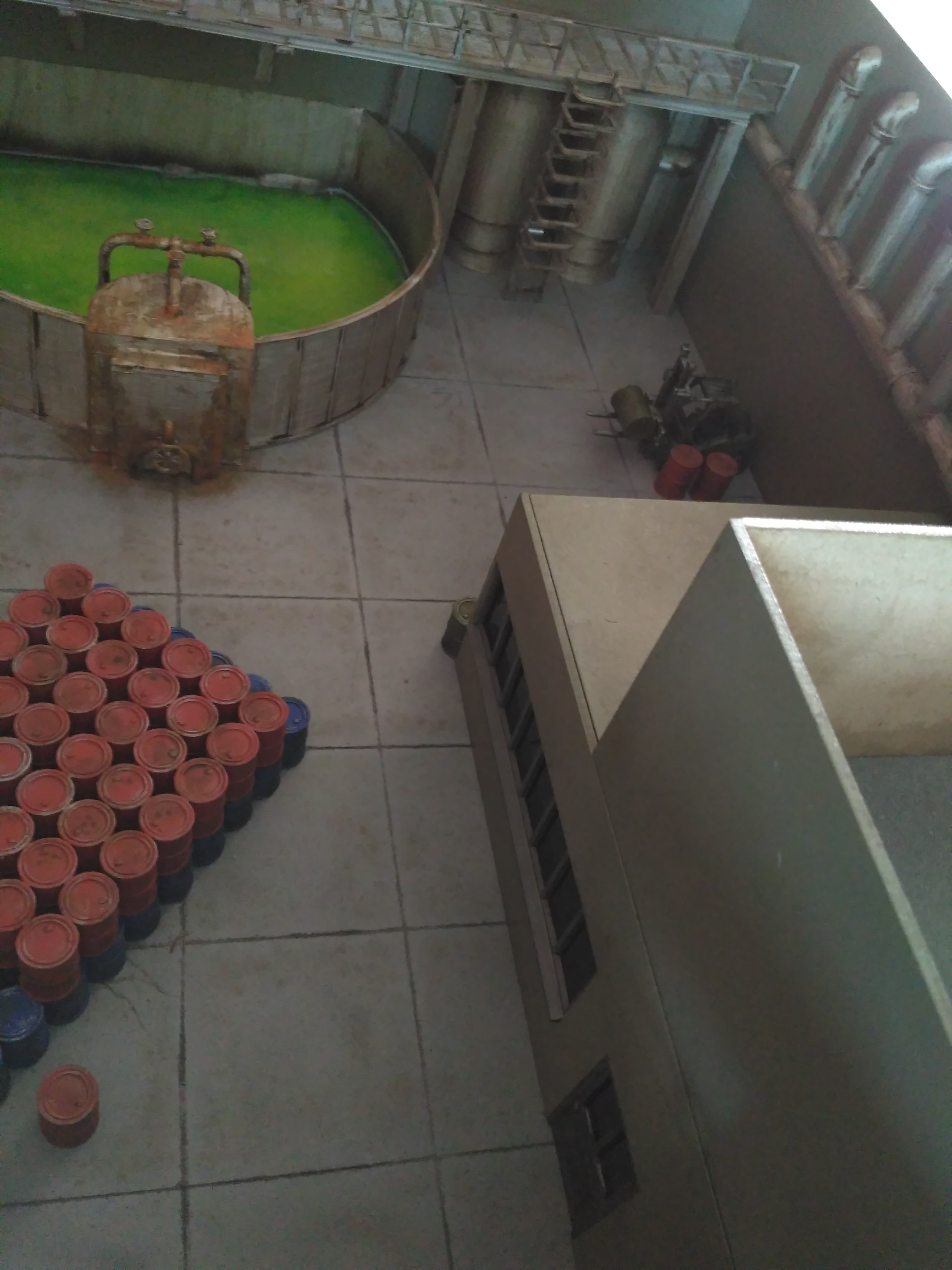

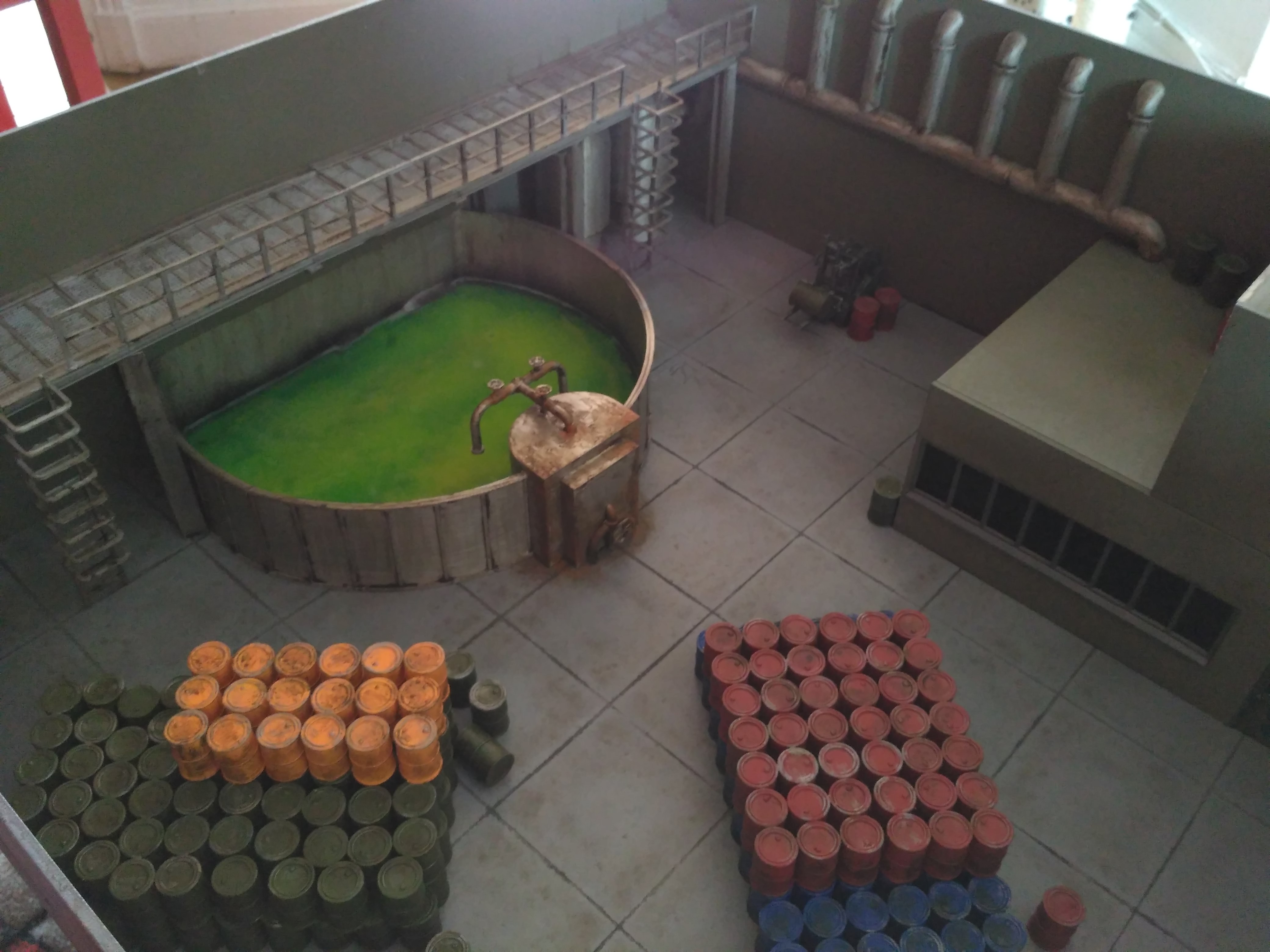

Pour obtenir l'effet d'acide, je me suis inspiré d'un tutoriel de Luke Aps, un passionné de décors de jeu qui fait des tutoriels sur YouTube :





Le principe étant, pour faire de l'acide, de prendre une résine transparente ou un truc du genre (perso, j'utilise le "Water Texture Acrylic" de Vallejo, beaucoup plus facile à manipuler que de la résine) puis de la mélanger avec un petit peu de vert bien flashy voire carrément fluo et d'en verser une couche dans la cuve. Puis avec le même produit transparent, mais coloré en jaune ce coup-ci on vient en verser un peu dedans, quelques gouttes par-ci par-là, mais surtout sans chercher à mélanger. Cela va créer des espèces de flaques jaunes dans le liquide vert ce qui créera une texture à l'aspect vraiment radioactive et/ou corrosive. On attend que cela sèche et on recommence l'opération, ceci plusieurs fois pour avoir un véritable effet de profondeur.

Au montage, il faut prendre garde à bien étanchéifier les bords de la cuve pour que l'acide ne coule pas par en dessous, pour cela j'ai utilisé du miliput.



Vous remarquerez que j'ai simplifié la forme de la passerelle située au dessus de la cuve d'acide, ça me permettait de pouvoir créer une structure solide avec des poteaux, poutres et jambes de force qui soit efficace et qui résiste bien à la manipulation pendant le jeu, ce que je n'étais pas sûr de pouvoir faire en suivant le schéma de passerelle oblique et biscornu d'origine. Le résultat n'est donc pas tout à fait fidèle, mais reste quand même très proche du design original et ne me semble pas nuire à la jouabilité.

La plupart des objets 3D ont été peint à la bombe couleur métal, puis tapoté avec un morceau de mousse d'abord avec de l'encre marron puis avec de la peinture orange pour faire un effet rouillé.

Et j'ai ajouté un véhicule, un chariot élévateur de marque Siku, repeint en vert, je vous renvoie un peu plus haut dans ce sujet pour avoir plus d'info le concernant.





Voilà, rien de bien compliqué pour ce plateau si ce n'est les effets de peinture et encore, ça reste quand même à la portée de tous, pas besoin d'avoir un doctorat en modélisme option barbouille. Le plus long sera d'imprimer tous les objets sachant que je vous épargne la peine d'avoir à les modéliser.



Toutes vos remarques et commentaires seront, comme d'habitude les bienvenues 😉





Pour ceux et celles qui voudraient réaliser ce plateau de jeu les fichiers sont dispo ici, avec, comme la dernière fois, les fichiers pour la découpe laser du bois (il vous faudra 3 planches de médium de 500x800x3 mm plus une planche de 600x800x3 mm pour la base), les fichiers pour l'impression 3D des meubles et structures et quelques images pour la légende de quoi mettre où. J'ai encore une fois préféré numéroter les murs dans l'ordre où je les ai montés donc il n'y a pas forcément de cohérence pour la numérotation sur les 3 pages du fichiers .pdf, la cohérence arrive en regard des images .jpg (et toujours, comme la dernière fois, si quoi que ce soit ne vous semble pas clair n'hésitez pas à me demander des précisions)



Voilà, voilà, à la prochaine pour la carte de la banque...

[sakurazuka38]

J'arrive apres la bataille mais le résultat est encore une fois vraiment excellent!



Une question qui me turlupine depuis le début concernant la hauteur des bâtiments : est ce qu'ils gênent la visibilité durant le jeu pour les joueurs situés derrière ?

Modifié le 3 août 2018 par sakurazuka38

[Biohazard]

J'espère que non ! 😁

J'ai limité la hauteur à 20-25 cm donc à priori ça devrait le faire, on devrait voir par dessus sans problème. Il faudra peut-être se pencher un peu lorsqu'il y aura un personnage au raz d'un mur mais rien d'accrobatique puisque ça ne nécessiterait même pas de se décoller le cul fondement de son confort chaiser...

Et j'ai l'habitude de jouer à Infinity sur des tables de 120x120cm avec plein de bâtiments qui cachent la ligne de vue (c'est d'ailleurs un des piliers du jeu si tu ne le connais pas) donc je ne pense pas que ça va m'embêter plus que ça de devoir me pencher un peu...

[Celyus]

C'est magnifiquement superbe ! Quel taff de fou.



Nouvelle question : En jeu, comment vas-tu te rappeler les "cases" à utiliser pour les déplacements ?

[Biohazard]

Merci !



Pour les lignes délimitant les cases, je vais les tracer à l'identique des plateaux de jeu, j'attends juste de les recevoir pour être sûr qu'il n'y ai pas de surprise, notamment au niveau des logos des lignes de vues entre les différents espaces (que je ferai au pochoir)

[Sturm]

GG pour toutes tes réalisations... c'est avec un grand plaisir que l'exploiterais sans vergogne tous les shemats/plan/modéle/fichiers que tu sera prêt à nous partager

[Seb25]

comment j'ai pu rater un tel topic ??



bravo tres beau boulot, je vais voir dans mon environnement si de la découpe laser a proxi se fait... ca donne vraiment envi de s'y essayer ses plateaux 3D, je le ferais pas pour n'importe quel jeu, mais conan et batman ... clairement je suis pret a essayer d avoir les plateaux en 3D...



merci en tout cas de ce partage et de tes techniques de réalisations.

[kpitaine-crochet]

👍tout simplement bravo
